GM03 – Список запасных частей
|
||
|

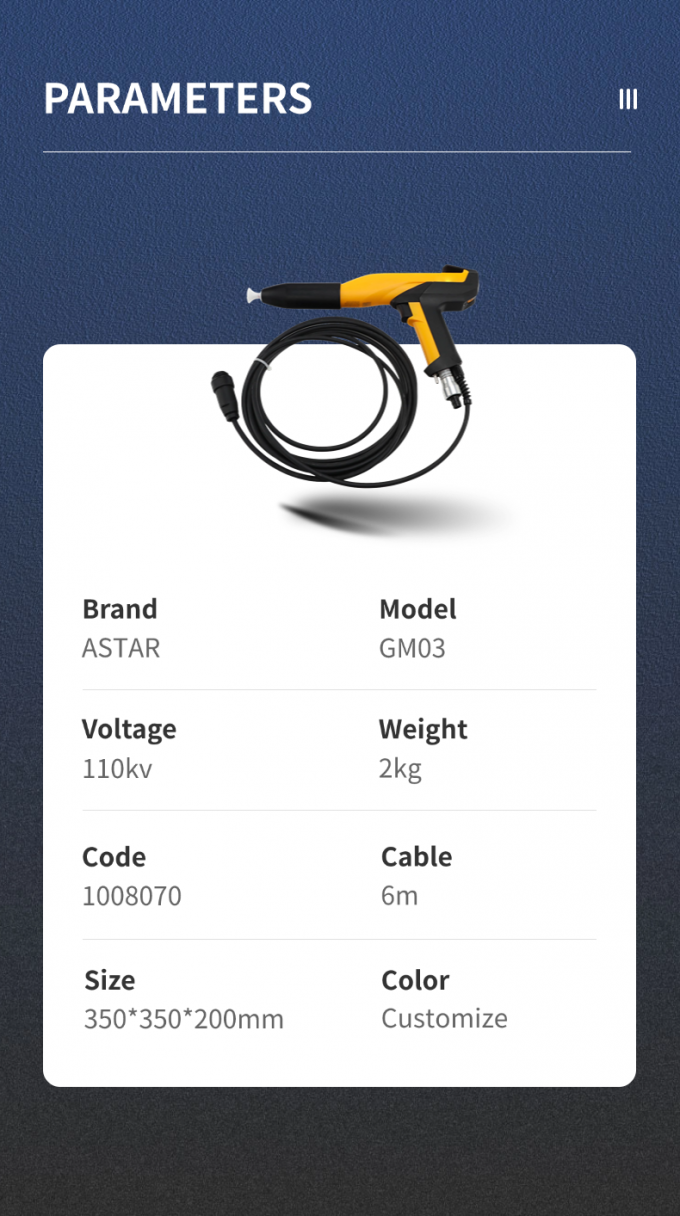

Ручной порошковый пистолет GM03 – в комплекте
|
||
|
A
|
отрицательная полярность, вкл. кабель пистолета –6 м, шланг для промывочного воздуха –6 м, плоская струйная форсунка, щетка и комплект деталей, без порошкового шланга
|
1008 070
|
|
|
Ручной порошковый пистолет GM03 – в комплекте
|
1008 073
|
|
положительная полярность, вкл. кабель пистолета –6 м, шланг для промывочного воздуха –6 м, плоская струйная форсунка, щетка и комплект деталей, без порошкового шланга
|
||
|
B
|
Ручной вал порошкового пистолета OptiSelect GM03 (вкл. каскад) с:
|
|
|
|
Кабель пистолета 2 м, отрицательная полярность (–)
|
1007 971
|
|
|
Кабель пистолета 6 м, отрицательная полярность (–)
|
1007 972
|
|
|
Кабель пистолета 12 м, отрицательная полярность (–)
|
1007 973
|
|
|
Кабель пистолета 2 м, положительная полярность (+)
|
1007 974
|
|
|
Кабель пистолета 6 м, положительная полярность (+)
|
1007 975
|
|
|
Кабель пистолета 12 м, положительная полярность (+)
|
1007 968
|
|
1
|

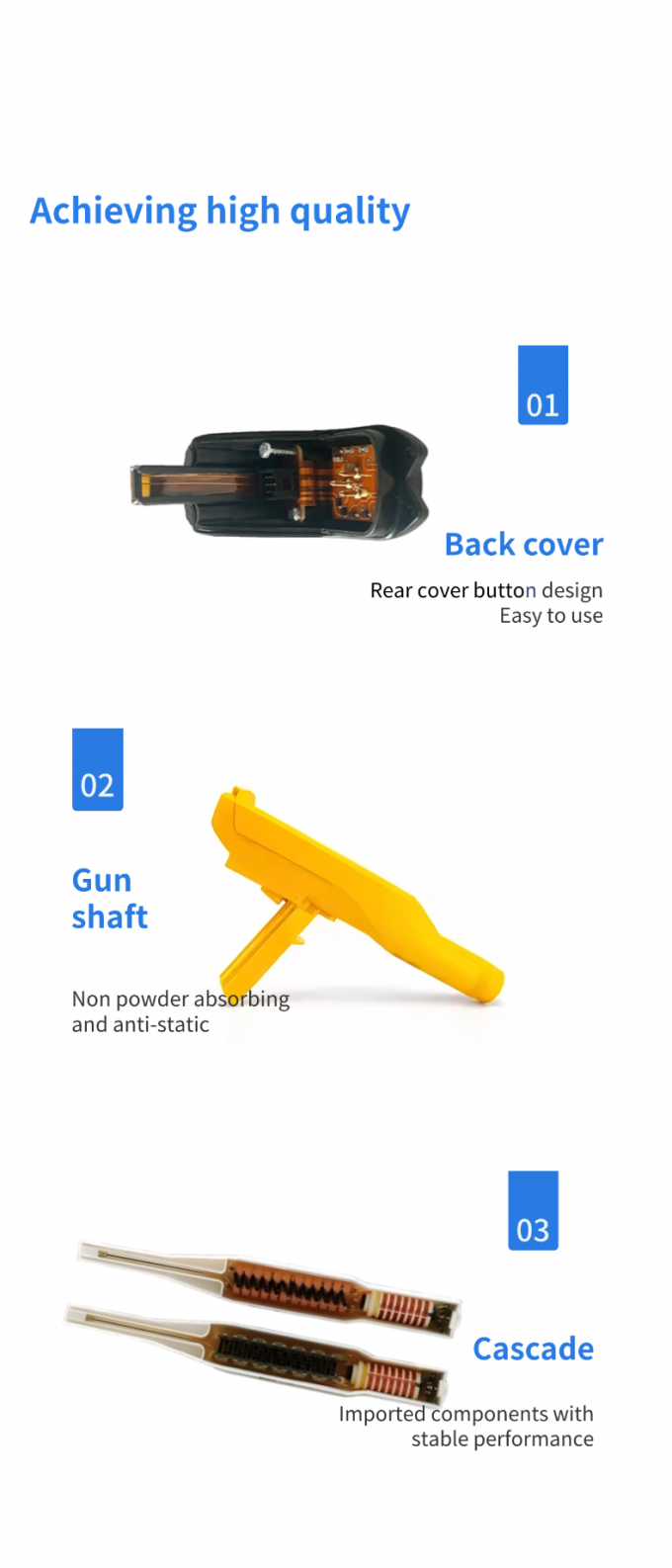

Корпус пистолета
|
1007 220
|
|
2
|
Каскад – в комплекте, отрицательная полярность
|
1007 231
|
|
|
Каскад – в комплекте, положительная полярность
|
1007 232
|
|
3
|
Держатель печати – в комплекте
|
1007 216
|
|
4
|
Торцевая пластина с крючком
|
1007 217
|
|
5
|
Рукоятка – в комплекте (вкл. поз. 5.1 и 5.2)
|
1007 961
|
|
5.1
|
Установочный винт – M3x8 мм
|
1008 157
|
|
5.2
|
Уплотнение рукоятки
|
1007 633
|
|
6
|
Триггер – в комплекте
|
1007 213
|
|
7
|
Крышка триггера
|
1007 212
|
|
8
|
Винт с потайной головкой – M4x6 мм
|
1000 845
|
|
9
|
Соединение SuperCorona
|
1007 238
|
|
10
|
Кабель пистолета 2 м – в комплекте
|
1007 963
|
|
|
Кабель пистолета 6 м – в комплекте
|
1007 964
|
|
|
Кабель пистолета 12 м – в комплекте
|
1007 965
|
|
11
|
Соединение промывочного воздуха
|
1000 804
|
|
11.1
|
Шланг промывочного воздуха
|
100 854*
|
|
12
|
Порошковая трубка – в комплекте
|
1007 958 #
|
|
13
|
Компрессионная пружина
|
1001 488
|
|
14
|
Стопорное кольцо
|
1007 960
|
|
15
|
Шланговое соединение Ø 11-12 мм – в комплекте (вкл. поз. 15.1)
|
1001 340 #
|
|
|
Шланговое соединение Ø 9-10 мм – в комплекте (вкл. поз. 15.1)
|
1002 030 #
|
|
15.1
|
Уплотнительное кольцо для поз. 15
|
1000 822 #
|
|
16
|
Резьбовая втулка (см. соответствующий список запасных частей)
|
|
|
18
|
Прокладка для каскадного пространства
|
1007 635#
|
|
|
Щетка для очистки –Ø 12 мм
|
389 765
|
|
|
Комплект деталей (не показан), состоящий из:
|
1008302
|
|
|
Плоская струйная форсунка NF21
|
1007 935#
|
|
|
Адаптер NF08
|
1003634#
|
|
|
Кабельный зажим
|
303 070
|
|
|
Соединитель шланга – в комплекте, для внутренней части шланга Ø 9-10 мм
|
1002030
|
|
1
|
Corona PC05
|
1008 165#
|
|
|
Профили/плоские детали NF20 (стандартная форсунка)
|
1010 090
|
|
|
Профили/плоские детали NF27
|
1010 752
|
|
|
Сложные профили и углубления NF21
|
1007 935
|
|
|
Сложные детали NF22 (глубокая выемка), целевое распыление
|
1008 145
|
|
|
Большие поверхности NF24
|
1008 147
|
|
|
Электрод
|
1007 683
|
|
|
Плоская форсунка NF20 в комплекте
|
1010 160
|
|
|
Плоская форсунка NF27 в комплекте
|
1010 754
|
|
|
Плоская форсунка NF21 в комплекте
|
1007 932
|
|
|
Плоская форсунка NF22 в комплекте
|
1008 140
|
|
|
Большие поверхности NF24
|
1008 142
|
|
|
Резьбовая втулка
|
1008 326
|
|
|
Резьбовая втулка
|
1007 229
|
|
|
Круглая струйная форсунка NS04
|
1008 151
|
|
|
круглый электрод
|
1008 152
|
|
|
Круглая струйная форсунка в комплекте
|
1008 150
|
|
|
Резьбовая втулка
|
1007 229
|
|
|
Дефлекторы Ø 16 мм
|
331 341
|
|
|
Дефлекторы Ø 24 мм
|
331 333
|
|
|
Дефлекторы Ø 32 мм
|
331 325
|
|
|
Дефлекторы Ø 50 мм
|
345 822
|
|
|

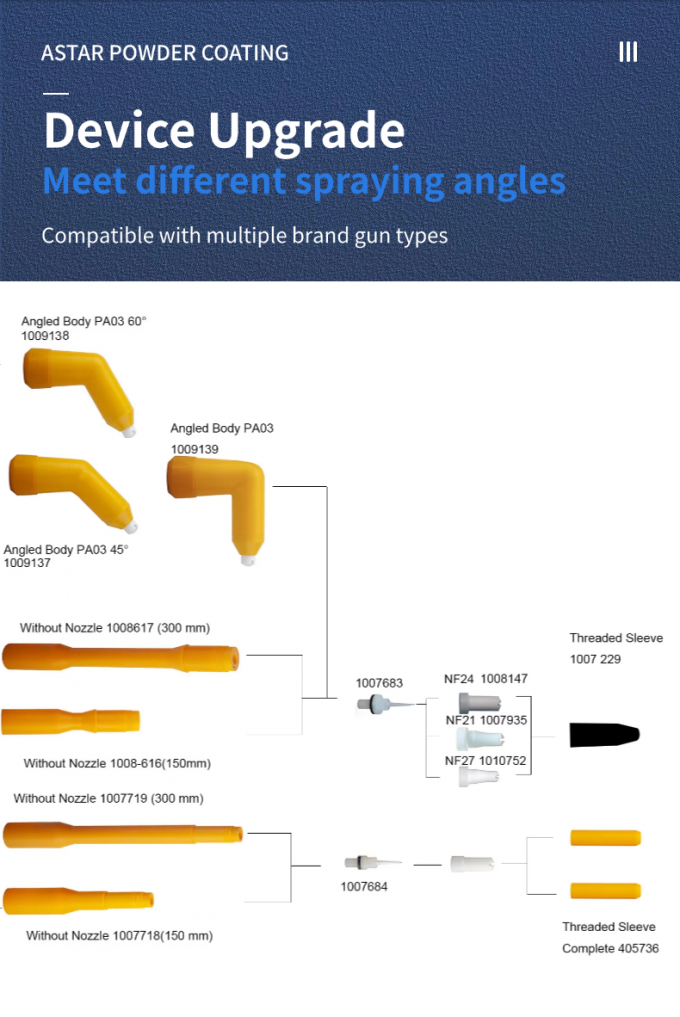

Удлинители пистолета без форсунки L = 150 мм
|
1008 616
|
|
|
Удлинители пистолета без форсунки L = 150 мм
|
1007 718
|
|
|
Удлинители пистолета с плоской струйной форсункой NF25 L = 150 мм
|
1007 746
|
|
|
Удлинители пистолета с круглой струйной форсункой NS09 L = 150 мм
|
1007 748
|
|
|
Удлинители пистолета без форсунки L = 300 мм
|
1008 617
|
|
|
Удлинители пистолета без форсунки L = 300 мм
|
1007 719
|
|
|
Удлинители пистолета с плоской струйной форсункой NF25 L = 300 мм
|
1007 747
|
|
|
Удлинители пистолета с круглой струйной форсункой NS09 L = 300 мм
|
1007 749
|
|
|
Профили/плоские детали NF25
|
1007 735
|
|
|
Сложные профили и углубления NF26
|
1007 742
|
|
|
NS09 Подходит для больших поверхностей
|
1008 257
|
|
|
Электрод
|
1007 684
|
|
|
Электрод
|
1008 258
|
|
|
Плоская форсунка NF25 в комплекте
|
1007 743
|
|
|
Плоская форсунка NF26 в комплекте
|
1007 744
|
|
|
Круглая форсунка NS09 в комплекте
|
1008 259
|
|
|
Резьбовая втулка
|
1007 740
|
|
|
Порошковые шланги POE Antistatic Ø 11/16 мм
|
105 139
|
|
|
Порошковые шланги POE Antistatic Ø 12/18 мм
|
1001 674
|
|
|
Порошковые шланги POE Antistatic Ø 10/15 мм
|
1001 673
|
|
|
Порошковый стакан 500 мл
|
1002 069
|
